编者：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。

一、产品介绍

（一）技术原理与产品组成

微负压排水系统由PE80级高密度聚乙烯（HDPE）材料制成的加强型旋流器、整流式大曲率弯头、内塞式检查口、先屈型管道、电熔管箍等组成，具有均衡的微负压特征。加强型旋流器采用双壁组合式导流叶片结构，包含扩容段、切向进水横支管接口与立管接口，叶片由受水面与支撑面构成，能有效抵御高速下落固体冲击，确保系统长期安全稳定运行。整流式大曲率弯头在正反两侧设有对称导气槽与导流槽，可抑制水流翻滚，维持横管上部空气与立管中心通气柱的连通，减小压力波动，保障微负压功能持续有效。内塞式检查口配备特殊内塞，使通水区域与管道内壁形成完整圆柱形内表面，保持附壁流完整不中断。先屈型管道为内壁光滑的实壁管材，无螺旋结构。电熔管箍实现管材与管件外壁熔接，内壁平整无翻边，避免挂污及排水漏斗现象，确保排水流量稳定顺畅。

该系统通过附壁流形式的立管排水，可形成中心通气柱，实现气水分离，压力波动小，且降低了气液混流产生的噪音，整流式大曲率弯头可有效抵制底部冲击和水跃现象发生，实现立管与横管通气顺畅，在确保排水畅通的同时，可以大程度减少气溶胶病毒传播和返臭。

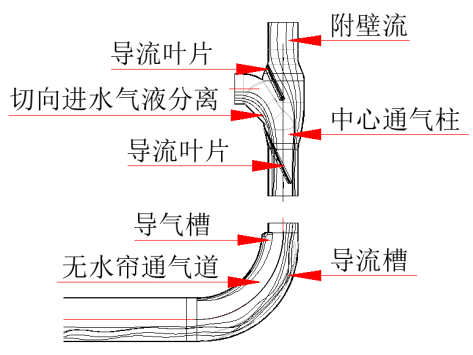

图1 微负压排水系统部品功能图

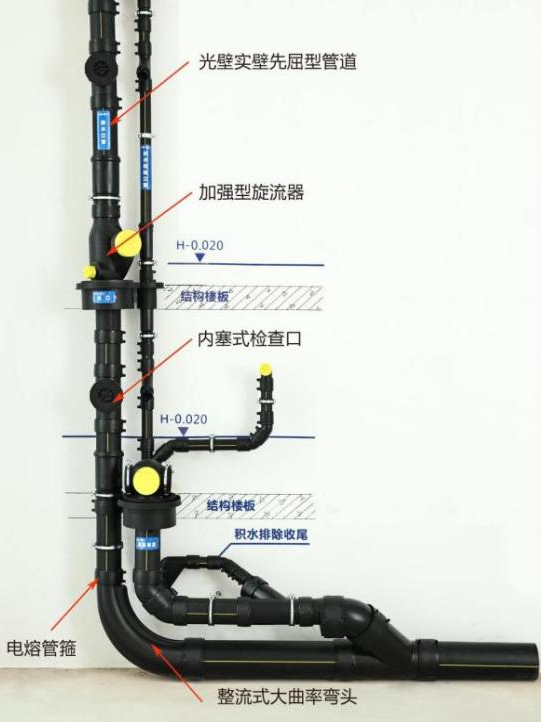

图2 微负压排水系统示意图

微负压排水系统的技术性能符合《卫生洁具 便器用重力式冲水装置及洁具机架》GB 26730、《建筑同层排水工程技术规程》CJJ 232、《建筑排水用高密度聚乙烯（HDPE）管材及管件》CJ/T 250等现行标准的规定。

二、适用范围与应用条件

微负压排水系统适用于建筑卫生间、厨房及阳台，尤其适用于排水立管设计秒流量大于仅设伸顶通气管排水系统的最大设计排水能力的排水系统、零降板和小降板的同层排水系统。

三、施工安装与维护

（一）施工安装要点

1.管材管件选择

管材和管件的颜色应一致，无色泽不均及分解变色线，内外壁应光滑、平整，无气泡、裂口、裂纹、脱皮和明显的痕纹、凹陷，管材轴向不得有异向弯曲，管材必须平整，并垂直于轴线。管件应完整，无缺损、变形、浇口应平整，无开裂。

排水支管方向的转变须用45°弯头，水平支管的三通位置必须用等径斜三通，变径处应采用管顶平齐变径方式。伸缩节的最大间距一般不超过4 m，超过4 m时需要经过材料供应商计算确定。同层排水伸缩节定位在同层排水系统中横支管接入立管的旋流器的上部位置。

2.支吊架安装

支吊架安装位置应正确，埋设应平整牢固。固定支架与管道应紧密接触，牢固固定。固定在建筑结构上的管道支、吊架不得影响结构的安全。

3.管道敷设连接

管道熔接连接的结合面应有一均匀的熔接圈，不得出现局部熔瘤或熔接圈凹凸不均现象，排水管均按不少于0.026的坡度坡向立管。

（二）维护保养要点

管道安装完成后应进行成品保护，敞口处应临时封堵，保证管道及附件不被污染、损坏。立管应外缠塑料布以防污染，防水部位除外，以确保防水效果。

四、典型工程案例

中国化学·永定东府位于大兴区黄村镇狼垡地区，由14幢主要住宅楼及其他配套设施共同组成项目总投资31亿元，总建筑面积约21.47万㎡，其中，地上建筑面积约14万㎡，地下建筑面积约7.47万㎡，共有1240户，1743个卫生间，容积率为2.0，于2022年11月开工，2025年竣工。

该项目结构降板170mm，面层作法130mm，卫生间比客厅低15mm，坐便器采用落地下排式安装。针对降板区域可能出现的积水隐患，采用“微负压排水系统+结构与面层防排水一体化”的综合解决方案，在出现渗漏或积水时主动将水排出，确保降板层内部干燥，从而提升建筑耐久性与居住卫生水平，有效避免因长期积水导致的各类问题。

该项目采用的微负压排水系统，由宁波世诺卫浴有限公司提供。

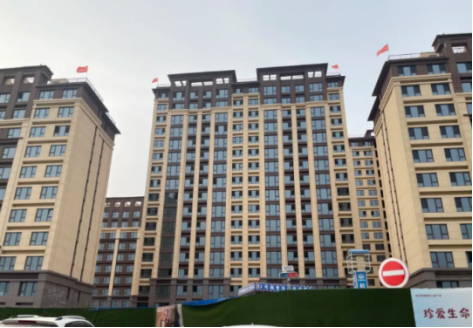

图3 中国化学·永定东府

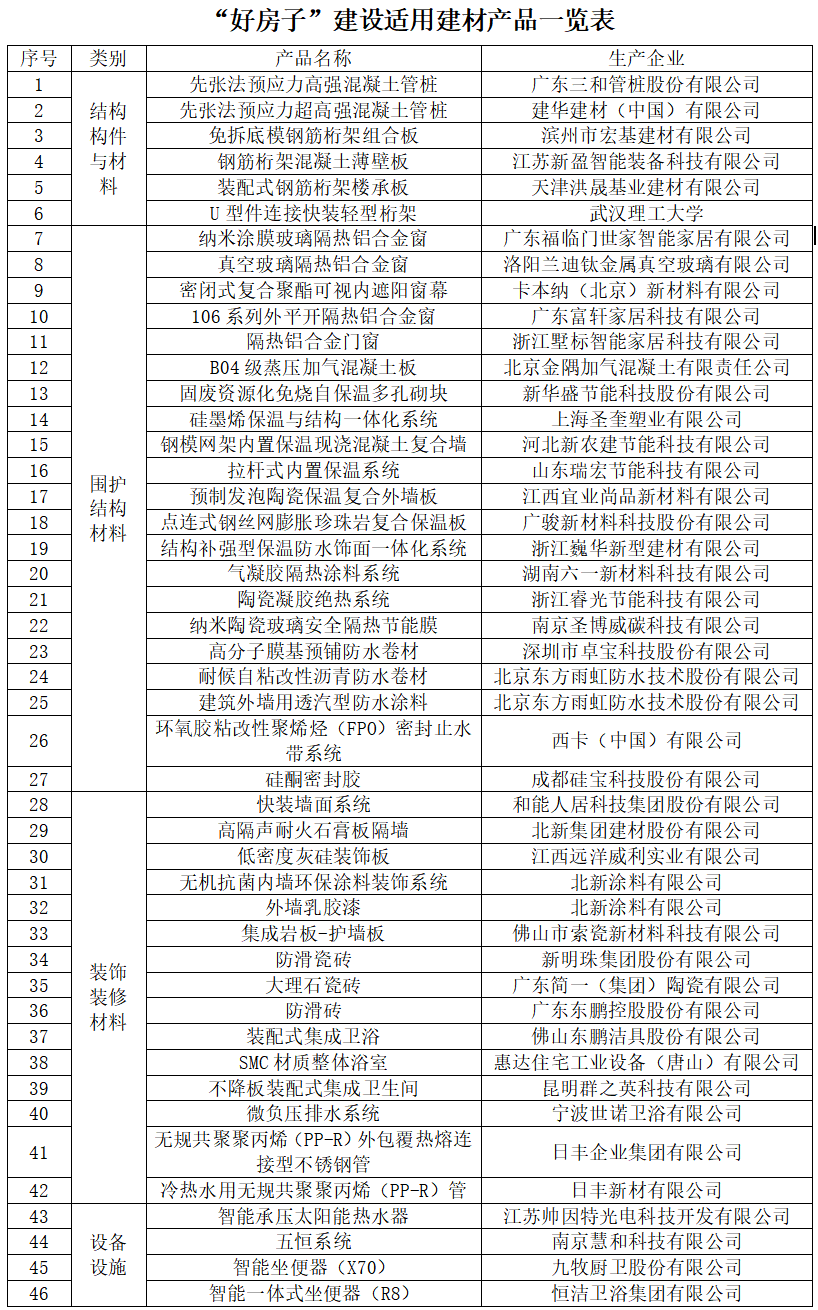

附录：
