编者：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。

一、产品介绍

装配式钢筋桁架楼承板是采用工厂加工成型的钢筋桁架与专用中空塑料模板（以下简称“塑料底模”），通过高强度组合连接件连接制成的装配式建筑楼板构件。该产品采用“模板与结构合一”的工业化建造技术，利用钢筋桁架结构将施工阶段的临时支撑与使用阶段的建筑结构合二为一。在施工阶段，塑料底模作为混凝土浇筑模板，钢筋桁架为塑料底模提供必要的刚度，经现场浇筑混凝土形成建筑楼板。在使用阶段，钢筋桁架作为混凝土楼板的受力钢筋。塑料底模与钢筋桁架采用可拆卸的连接方式，实现了塑料底模的重复使用。

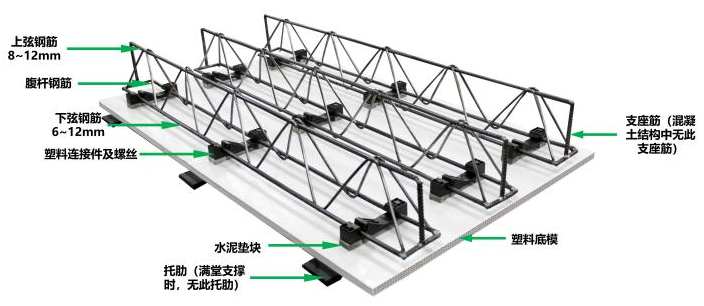

图1 装配式钢筋桁架楼承板构造图

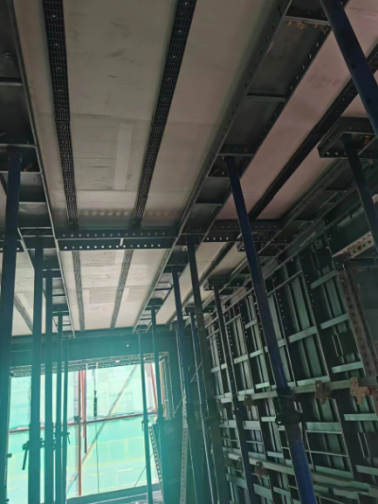

图2 装配式钢筋桁架楼承板底部支撑形式

装配式钢筋桁架楼承板采用工业化流水线生产，在施工现场可直接吊装，且桁架方向仅需绑扎楼承板连接钢筋，降低了安全风险和材料消耗。楼板脱模后表面平整且无外露部件，可直接批刮腻子。

装配式钢筋桁架楼承板的塑料底模以聚丙烯树脂作为原材料，经注塑工艺成型。通过中空结构设计，实现了高强度与轻量化的平衡。其抗压强度可达30MPa以上，重量仅为传统钢模板的20%左右，便于搬运和安装，降低了施工作业的劳动强度和安全风险。塑料底模表面光滑度高，混凝土不易粘连，无需涂刷脱模剂即可实现脱模，可大幅缩短拆模时间。经工程实践对比，拆模时间最短仅为传统模板的1/4。塑料底模采用螺栓连接或卡扣式拼接，配合止口设计，可实现底模间无缝隙对接，楼板底面平整度误差可控制在±1mm以内，无需二次抹灰工序，达到清水混凝土效果。塑料底模在规范维护、正常施工条件下周转次数可达50次以上，使用寿命长达5～8年。

装配式钢筋桁架楼承板与传统楼承板相比，在施工效率方面，可缩短整体工期30%～50%；在经济性方面虽初期投入稍高，但由于周转次数多且节省人工成本，全生命周期成本可降低30%左右；在施工质量方面，楼板底面外观平整，可达到清水混凝土效果；在可持续方面，塑料底模的循环利用率高，减少建筑垃圾数量。

装配式钢筋桁架楼承板的技术性能符合《钢筋桁架楼承板》JG/T 368及《钢筋桁架楼承板应用技术规程》T/CECS 1069等现行相关标准的规定。塑料底模应符合现行行业标准《塑料模板》JG/T 418的规定

二、适用范围与应用条件

装配式钢筋桁架楼承板适用于抗震设防烈度6～9度地区的建筑楼板和屋面工程。使用环境无特殊要求。

施工前需进行详细的图纸深化与排版设计。施工阶段应与管线预埋、钢筋绑扎、栓钉焊接等工序协同。

三、施工安装与维护

（一）施工安装要点

装配式钢筋桁架楼承板的施工工艺流程如下。

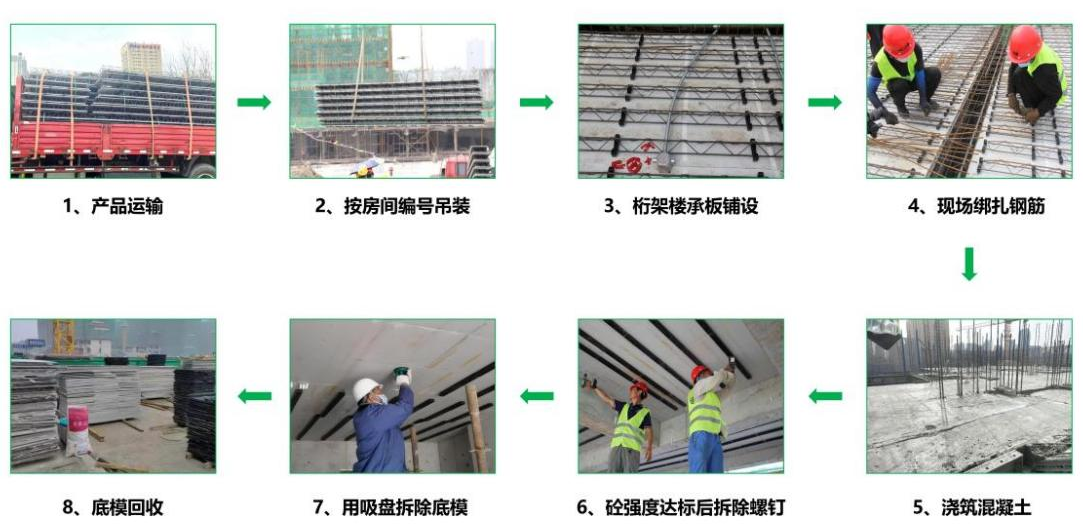

图3 施工工艺流程

     1.搭设架体及铺设楼承板

（1）根据生产企业提供的《楼承板平面布置图》确认房间位置和排板顺序。

（2）采用铝模主板带作为支撑龙骨，楼承板直接放置于铝模主板带上。

（3）架体及龙骨支设到位后，根据《楼承板平面布置图》将楼承板按照打包好的房间号吊装至相应位置。根据楼承板标注的朝向标记调整朝向后将楼承板落在作业面上。楼承板吊装时应采用吊装带，不得直接采用钢丝绳。

（4）按照《楼承板平面布置图》的编号顺序铺设。

2.绑扎楼承板连接钢筋

（1）在楼承板支座处，顺钢筋桁架方向需绑扎连接钢筋。下弦连接钢筋长度按要求不小于1.2La且不小于300mm。连接钢筋的直径、间距与桁架下弦钢筋相同。当支座两侧不一致时，取较大值。

（2）当不利用桁架上弦钢筋作为受力筋时，支座处负筋按照结构板配筋图的要求布置。

（3）垂直桁架方向的底部钢筋按照结构板配筋图要求布置，且需穿钢筋桁架内侧。

（4）当采用非标准尺寸楼承板且无法布置一榀钢筋桁架时，施工现场需补充布置钢筋保证底部钢筋间距满足设计要求。

3.设置设备管线及预留孔

（1）设备管线需布置于钢筋桁架上下弦之间，电线盒、套管可直接用铁钉固定在楼承板上。

（2）楼承板在生产时预留烟道、风道等结构洞口，且将钢筋桁架预留至洞口边缘+20mm，塑料底模不设置洞口。施工时在预留洞口处的塑料底模上放置木盒等临时模具。

（3）现场预留的套管如与钢筋桁架冲突时可切断桁架筋，且在切断处根据结构总说明或钢筋桁架楼承板总说明设置补强钢筋。

4.浇筑混凝土

（1）浇筑混凝土符合《混凝土结构工程施工规范》GB 50666和《混凝土工程施工质量验收规范》GB 50204的规定。

（2）浇筑混凝土前，应及时清理塑料底模的积灰、焊渣等杂物。

（3）应在楼承板的支撑部位倾倒混凝土，且混凝土局部堆积高度不得超过设计楼板厚100mm。

5.拆除与回收模板

（1）塑料底模拆除时的混凝土强度应符合设计要求。当设计无具体要求时，应符合现行国家标准《混凝土工程施工质量验收规范》GB 50204的规定。

（2）拆除楼承板底部的螺钉后取下托肋。

（3）拆除塑料底模时，遵循“先装后拆、后装先拆”的原则。采用吸盘优先吸附在相邻塑料底模的拼接处，使用专用扁头撬棍等非破坏性工具，从板缝处小心插入，多点同步、轻柔撬动，使塑料底模与混凝土分离。

（4）拆除后的塑料底模及螺钉应运至指定位置整理成堆并捆绑打包。

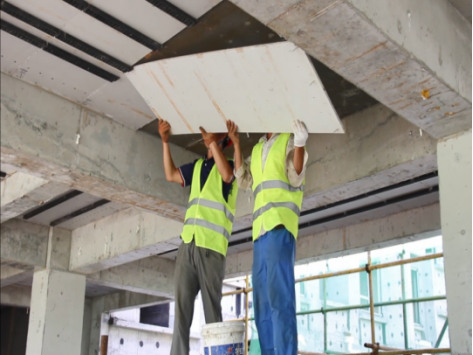

图4 塑料底模拆除现场图

    （二）维护保养要点

装配式钢筋桁架楼承板应打捆平放，不得立放。运输阶段应固定牢固，防止碰撞。应堆放在室内或搭设防雨棚的平整、坚实且排水通畅的场地，避免钢筋锈蚀。堆放现场应采取防火措施。拆除后的塑料底模应轻拿轻放，及时运至指定存储场地。由生产厂家回收进行维护保养。

四、典型工程案例

津西体（挂）2023-003号地块项目位于天津市河西区环湖中路，地下1层，地上25层，总建筑高度79.9m，总建筑面积131409.86㎡，其中地下面积33650㎡，地上面积97759.86㎡，钢筋混凝土框架剪力墙结构。该项目除公共区域外，其余楼层的楼板均为装配式楼板，主要采用叠合板和装配式钢筋桁架楼承板。

该项目的大跨度楼板采用的装配式钢筋桁架楼承板，可提高楼板刚度，与叠合板相比，综合单价低。在施工过程中通过采用与现浇混凝土梁柱连接，以及与铝合金模板、木模板相结合等施工技术，进一步提高了施工效率，节省了人工、材料、机械机具的投入，在满足绿色施工的基础上，保证施工的整体性，取得了良好的经济效益和社会效益。经综合对比分析，该项目通过应用装配式钢筋桁架楼承板，降低综合施工成本126.8万元。

该项目采用的装配式钢筋桁架楼承板，由天津洪晟基业建材有限公司提供。

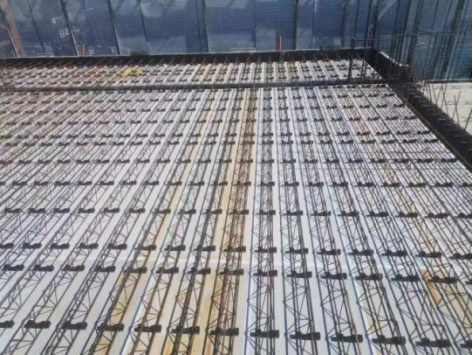

图5 津西体（挂）2023-003号地块项目现场图

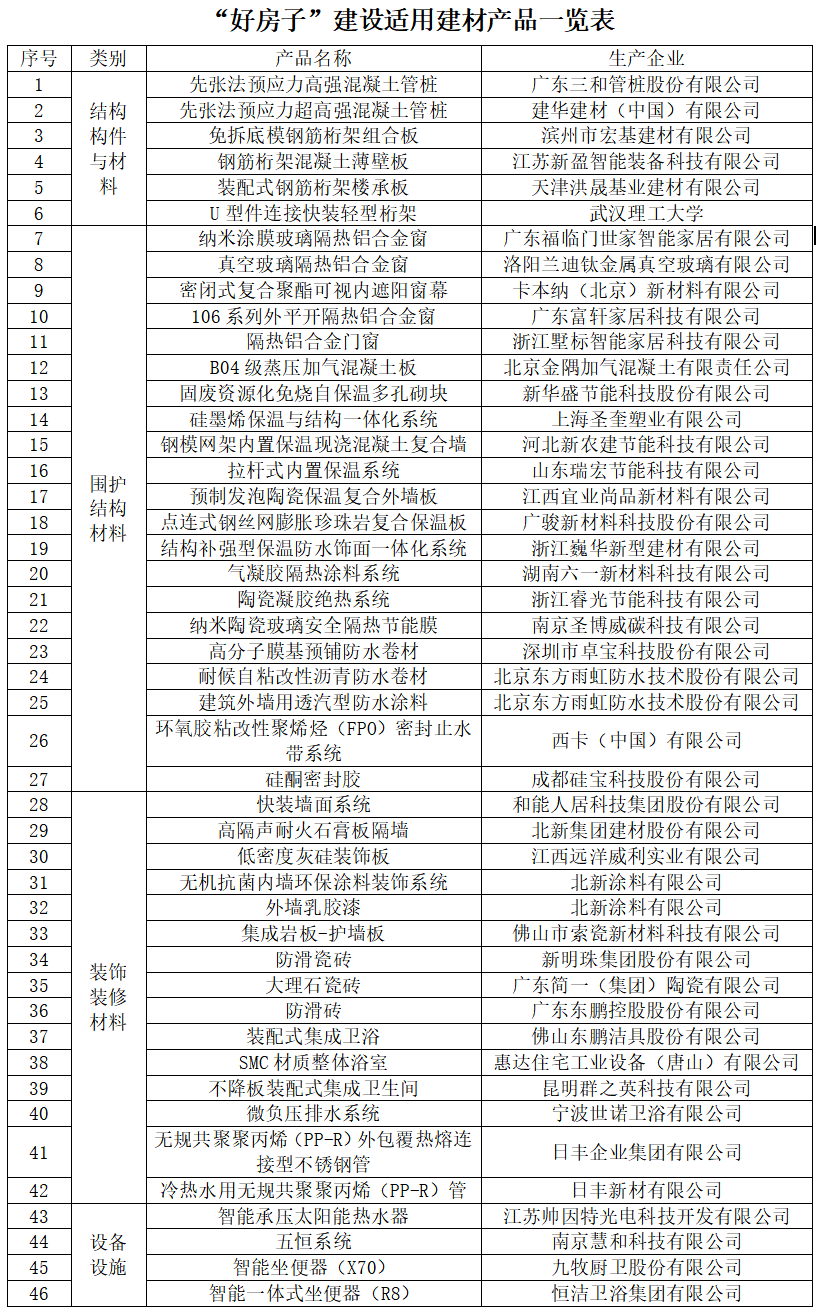

附录：
