编者：建设安全舒适绿色智慧的“好房子”是提升建筑品质，满足人民群众对美好生活需求的重要举措。为方便建设、设计、施工等单位人员和广大人民群众了解、选择和用好相关建材产品，充分发挥好材料对“好房子”的支撑作用，住房和城乡建设部科技与产业化发展中心根据《中华人民共和国科学技术进步法》《中华人民共和国促进科技成果转化法》，基于现有工作基础和相关研究成果，经公开征集、专家审查、结果公示，筛选了46项“好房子”建设适用建材产品，编写了《面向“好房子”建设好材料选用指南》。现节选《指南》内容予以展示，为有关单位和个人了解和选用建材产品提供参考。

一、产品介绍

硅墨烯保温与结构一体化系统是将硅墨烯保温板作为现浇混凝土的外模板，一次浇筑成型的保温与结构主体的一体化系统。硅墨烯保温板可作为外墙外侧的免拆模板使用，也可作为保温与结构一体化楼板的底模板。

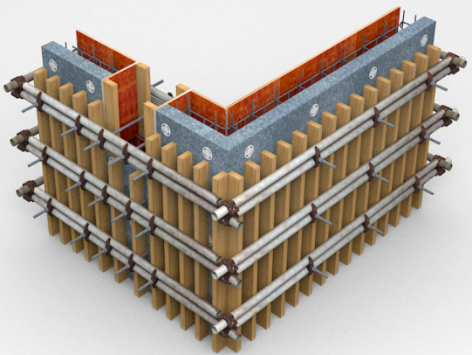

图1 硅墨烯保温与结构一体化系统构造示意图

硅墨烯保温板以聚苯乙烯颗粒为骨料，采用特有的无机材料通过专用的设备进行混合、裹壳，内嵌双层镀锌钢网，通过加热微孔发泡模压成型。该保温板的有机材料与无机材料在生产过程中相互粘连、渗透，使材料的抗拉拔性能达到0.2MPa以上，抗压强度达到0.3MPa以上。硅墨烯保温板内置双层镀锌钢网，可参与承担混凝土浇筑过程中的侧压力作用，单一匀质材料解决了非匀质材料长期工况下分层脱落的问题。

硅墨烯保温板燃烧性能达到A级，常用尺寸为1.2×2.4m、1.2×3m，施工方便；内置双层钢网结构，提高了保温板的力学性能，可替代外模板与混凝土同步浇筑，与混凝土墙体无空腔全粘结，解决了保温系统易空鼓、脱落问题。

硅墨烯外墙保温一体化系统的技术性能符合国家参考图集《外墙保温建筑构造-SW硅墨烯外墙外保温系统》25CJ78-3、上海地方标准《外墙保温一体化系统应用技术标准（现浇混凝土保温外墙）》DG/TJ 08-2433B、《外墙保温一体化系统应用技术标准（预制混凝土反打保温外墙）》DG/TJ 08-2433A等现行相关标准的规定。

二、适用范围与应用条件

硅墨烯外墙保温一体化系统适用于夏热冬冷地区建筑外墙和楼地面保温工程。使用环境无特殊要求。

施工温度不应低于5℃，且不宜高于35℃，夏季应避免阳光暴晒，在5级及以上大风天气不得施工。

施工前应选择接缝防水、窗边收口、预制与现浇结合等有代表性的部位进行构造样板试作。对保温板安装、防护层施工等关键工序应进行工序样板试作，根据样板试作检查验收结果，应及时调整施工工艺参数。

三、施工安装与维护

（一）施工安装要点

硅墨烯保温与结构一体化系统施工工艺流程为：定位弹线→立模→免拆保温模板间临时加固→锚固件和其他配件安装→对拉螺杆安装→竖向背楞安装→混凝土浇筑和拆模。

1.定位放线

首层免拆保温模板安装不应直接以地下室外墙为基准进行弹线。免拆保温模板安装建议以内侧墙线和距墙线200mm的控制线为基准。

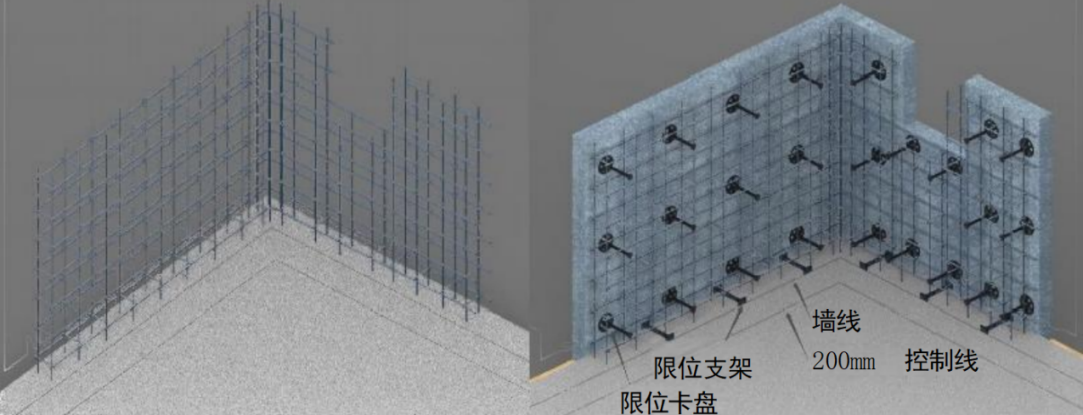

图2 定位放线

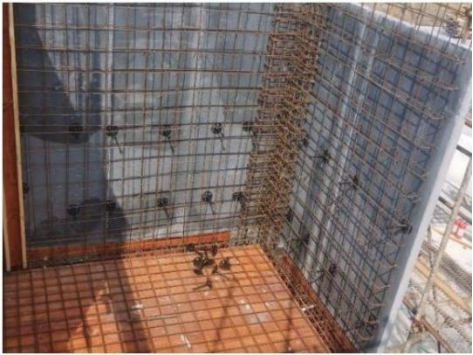

   2.立模

（1）先立外侧免拆保温模板，后立内模板。先安装外模板可便于架设限位卡件和限位支架，观察板缝情况，及时从内侧进行防漏浆处理，并可以外立面为控制面，控制其平整度和垂直度。

图3 立模

（2）本层免拆保温模板顶部预留距现浇面50mm，设置木方临时填充和固定，并采用挡板避免顶部溢浆。浇筑完成后拆除木方。上层免拆保温模板安装后即形成层间水平缝企口构造，可以确保上下层间免拆保温模板在同一垂直面上。

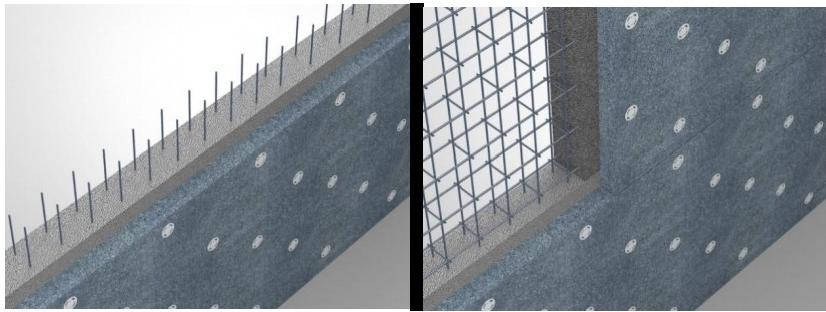

图4 层间企口缝示意

（3）密拼安装免拆保温模板。免拆保温模板安装前，应根据图纸和排版要求现场复核尺寸。应先从外墙阴阳角处开始安装，阴阳角处建议采取“大板压小板”的搭接形式。窗口侧边、柱侧边、墙体侧边和梁底部位等与木模板交界处位置应有加固措施。免拆保温模板应实测后裁切拼缝宽度不宜大于2mm。如板缝过大，应采用发泡剂封堵。如有溢出的封堵材料和混凝土浆料，应及时将其清理干净。

（4）随时校正保温模板平整度和垂直度。加固前在免拆保温模板四角吊垂线检查垂直度，加固后应再次检查。

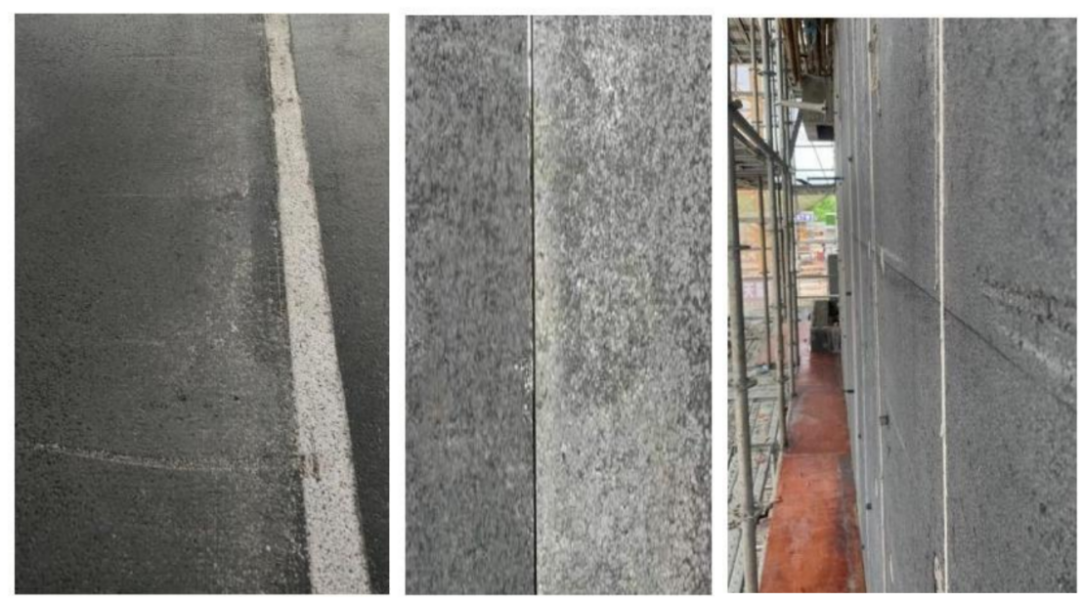

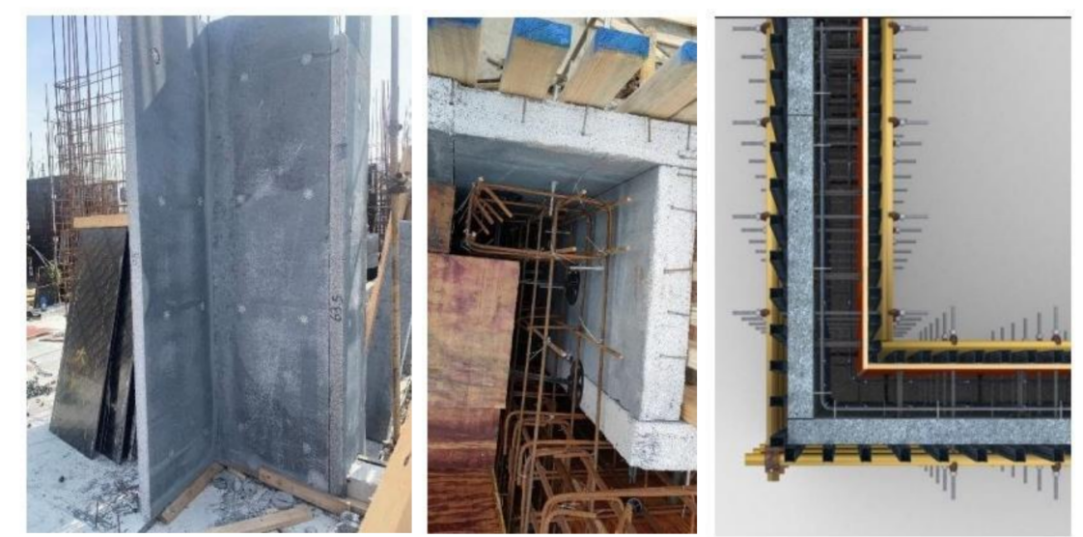

a 阴角密拼1           b阴角密拼2           c阳角密拼

d 平面密拼1            e 平面密拼2          f 板缝封堵

图5 密拼缝示意

     3.免拆保温模板间临时加固

当免拆保温模板厚度大于等于50mm 时，可采用U型板间张紧锚固件固定。

4.锚固件和其他配件安装

（1）应在免拆保温模板竖立安装后，在竖向背楞及横向主楞加固前安装锚固件。安装时应敲击锚固件尾盘使其陷入免拆保温模板，并至少保持与板面平齐。

（2）应采用限位卡件代替现有的水泥支撑条。限位卡件用量宜为2～3个/㎡，并应在免拆保温模板水平、阴阳角拼接部位加密设置。

（3）安装首层免拆保温模板时，应采用限位支架作为其安装基准线。限位支架中的限位挡板受力面积远大于短钢筋，配合控制线定位，可对首层免拆保温模板起到良好的限位支撑作用，确保其安装位置准确。

5.对拉螺杆安装

（1）免拆保温模板底部首排对拉螺杆距底部宜为200mm，且不应大于250mm，顶部最上排对拉螺杆距现浇面不宜大于400mm，免拆保温模板中间部位对拉螺杆设置间距应根据计算书确定，宜为400～600mm。

（2）安装本层免拆保温模板时，建议利用下层的最上排对拉螺杆加固模板以校正本层的平整度、垂直度。

（3）安装PVC套管前，应首先确定对拉螺杆位置，并采用专用设备对免拆保温模板开孔。

（4）混凝土浇筑完成后，应及时取出对拉螺杆（最上排暂时保留）。

（5）平整度重点关注部位采用三段式止水螺杆连接锚固装置，如东西立面和北立面连续墙面。

6.竖向背楞安装

（1）宜选用钢质背楞，其性能应符合现行行业标准《建筑施工模板安全技术规范》JGJ 162的规定。

（2）竖向背楞长度不宜小于4m，确保竖向背楞往上下层墙面各延伸至少300mm，借用下层已完成墙面作为本层的受力基准面。

（3）免拆保温模板的拼缝处和锚固件部位应设置竖向背楞。

（4）墙柱、梁不得单独加固，竖向背楞应延伸、贯通，保证加固时在同一受力面上，避免产生错台。

7.混凝土浇筑和拆模

（1）混凝土浇筑前，应洒水适当润湿免拆保温模板内侧，有利于接触面的混凝土密实。

（2）混凝土宜分层浇筑，每次浇筑高度与振捣时间应符合现行国家标准《混凝土结构工程施工规范》GB 50666的规定。

（3）混凝土应振捣密实均匀，应尽量避免振捣棒与免拆保温模板及锚固件直接接触，且宜靠内模板插入。

（4）混凝土浇筑时，如出现胀模、漏浆及锚固件脱出等现象，应立即采取加固或封堵措施。

（5）浇筑混凝土并养护至可拆模。拆除内模板及支护系统后，应及时清理浮浆、注意成品保护。穿墙套管、脚手眼、孔洞应按施工方案采取隔断热桥措施。对免拆保温模板拼缝处、阴阳角、门窗洞口以及其他不同墙体材料的交界处，用抗裂砂浆补缝，并压入一道200mm宽耐碱网布，以防止基层开裂。

现浇混凝土墙体内模板、主次楞的拆除时间及要求应符合国家现行标准《混凝土结构工程施工质量验收规范》GB 50204、《建筑施工模板安全技术规范》JGJ 162的规定。

（二）维护保养要点

硅墨烯保温与结构一体化系统应按基层、面层、涂层的构造顺序，由里及表进行修缮。新旧抹面之间、面层与基层之间应粘结牢固。饰面层与抹面层出现松动、起壳、开裂等情况，应局部凿除后重铺。修复部位的保温层厚度不应小于原设计保温层厚度，且应采用不低于原设计要求的锚栓进行锚固。

四、典型工程案例

上海市青浦区西虹桥会卓路南侧52-04地块居住用地项目位于上海市青浦区西虹桥会卓路南侧，东至小涞港，西至规划地块，南至徐泾港，北至会卓路，总建筑面积约9万㎡，其中4万㎡的外围护结构采用了硅墨烯保温与结构一体化系统。该系统实现了保温层与结构层的同步施工，通过专用锚固件与连接件将硅墨烯保温板与建筑墙体基层牢固结合，再配合抗裂砂浆与耐碱玻纤网格布形成防护面层，形成“结构层－保温层－防护层”三位一体的复合墙体结构，不仅简化了施工流程、缩短了工期，同时确保了外墙保温系统的整体性与稳定性，有效降低了后期维护成本。

该项目采用的硅墨烯保温与结构一体化系统，由上海圣奎塑业有限公司提供。

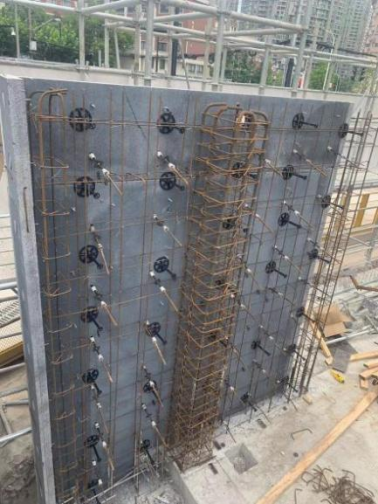

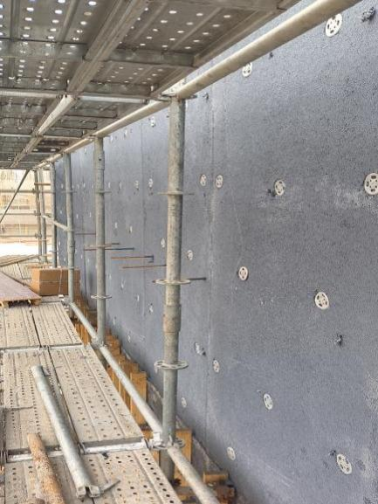

图6 上海市青浦区西虹桥会卓路南侧52-04地块居住用地项目施工现场

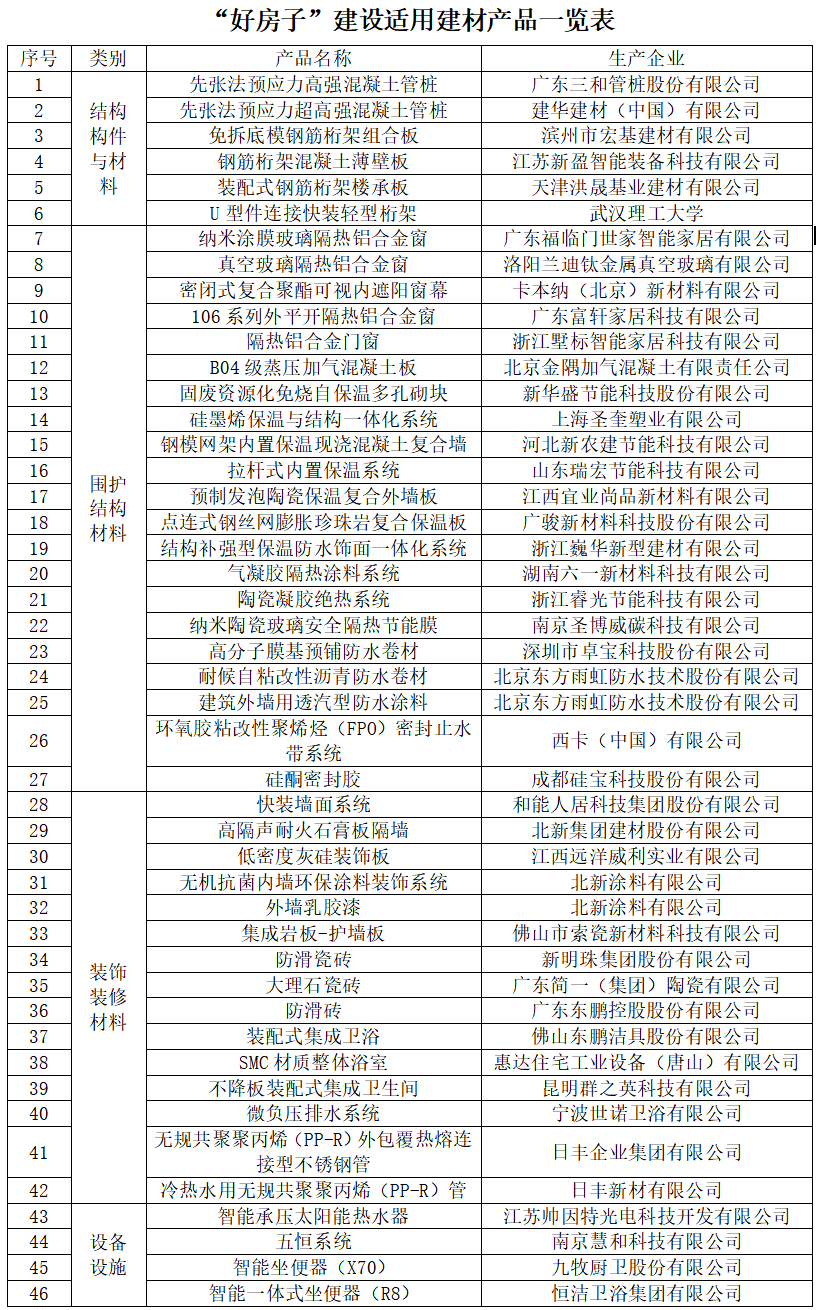

附录：
